Λεπτομέρειες:
|
Ονομασία: | DN108mm SS304 Φιλτράρισμα σχοινιδίου σφήνας διαιρέτη σωλήνα πλάγιας οθόνης σωλήνα | Διάμετρος: | 108MM |
---|---|---|---|
Διάταξη V: | 1.5x2mm | Καλώδιο υποστήριξης: | 1.8x2.5mm, ή προσαρμοσμένο |
Τελική σύνδεση: | Ζυγισμένο δαχτυλίδι, πλεγμένο API, PT, NPT, BST, φλάντζη κλπ. | Αριθμός πλευρικού σωλήνα: | 4 κομμάτια, 6 κομμάτια, 8 κομμάτια, 12 κομμάτια. |
Πλεονέκτημα: | χωρίς μαγνητικό, εύκολη εγκατάσταση, μακρά διάρκεια ζωής | Εφαρμογή: | Φίλτρο, φίλτρο, μεταλλικό, αερίου/πετρελαίου/ρευστότητας, βιομηχανία |
Επισημαίνω: | SS304 πλευρικός σωλήνας οθόνης,DN108mm πλευρικός σωλήνας οθόνης,πλευρική οθόνη 1.8x2.5mm |

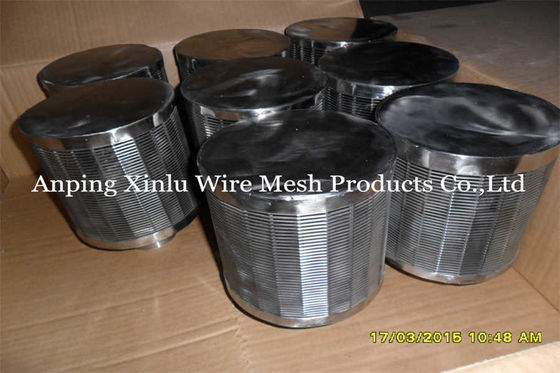

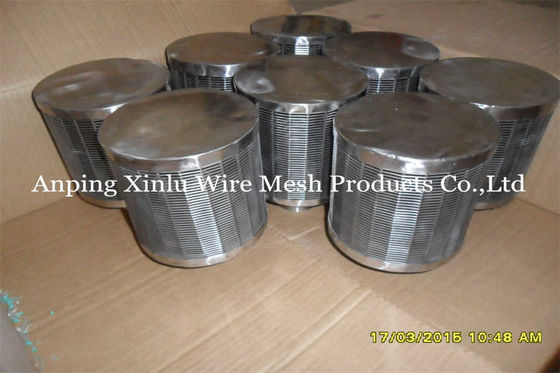

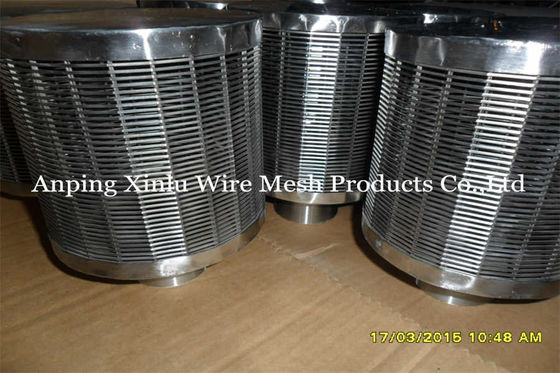

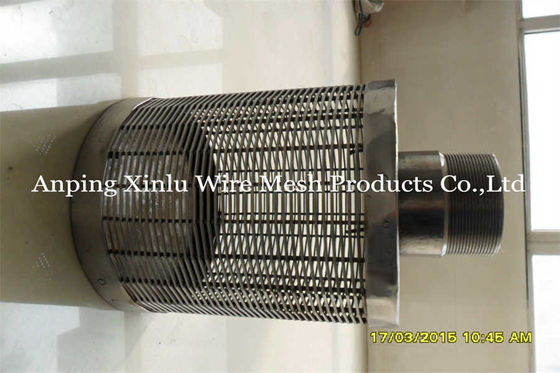

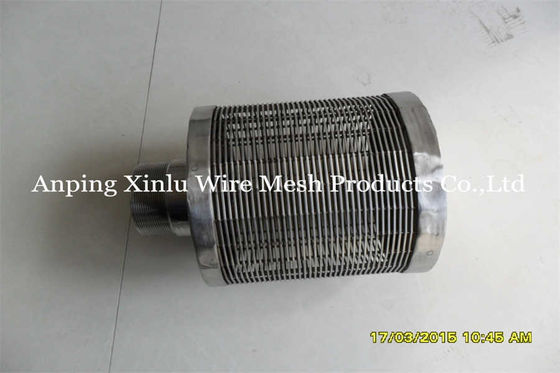

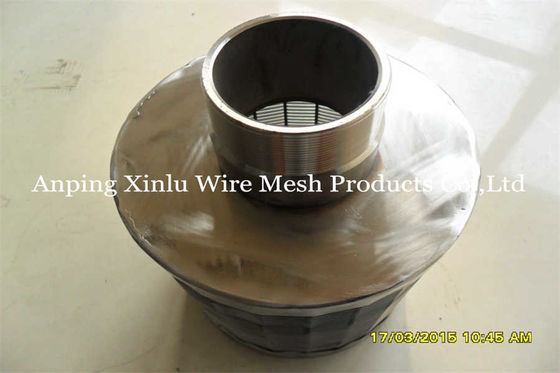

DN108mm SS304 Φιλτράρισμα σχοινιδίου σφήνας διαιρέτη σωλήνα πλάγιας οθόνης σωλήνα
Η πλευρική οθόνη διανομής φίλτρου σύρματος σφήνας, που ονομάζεται επίσης πλευρικές συναθροίσεις κεφαλής, είναι συναθροίσεις οριζόντιων πλευρών οθόνης σύρματος σφήνας στυλ ρέγγας και κατακόρυφου ασφαλισμένου στρογγυλού κόμβου.Η πλάτη της οθόνης έχει εγγενές ακόμη μοτίβοΗ πλάτη της οθόνης έχει διάφορα μεγέθη σχισμάτων, μεγέθη καλωδίων και διαμέτρους για να ταιριάζει σε κοινές ή εξατομικευμένες εφαρμογές.
Το σύστημα μπορεί να σχεδιαστεί για να φιλοξενεί πλευρά, κέντρο,Σωλήνες επένδυσης άνω ή κάτωΤα ολοκληρωμένα συστήματα αντιπλύσης μπορούν να σχεδιαστούν για οποιοδήποτε πλευρικό κόμβο και κεφαλίδα για γρήγορο αποτελεσματικό και αποδοτικό καθαρισμό.Όλα τα συστήματα είναι σχεδιασμένα για αποτελεσματική κατακράτηση υγρών ή στερεών σε ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των ανταλλακτών, εφαρμογές αργίλου και διήθησης, πύργοι άνθρακα και εργοστάσια παραγωγής ενέργειας με συστήματα ύδρευσης.
Εφαρμογή του διανεμητήριου πλευρικού σωλήνα οθόνης με σύρμα σφήνας
Η σφήνα σύρματος φίλτρο διανομέα πλευρική οθόνη είναι πολλές μορφές στην διμοιρία μας, σταυρό, σε σχήμα ψαριού, ίσιο σωλήνα, που χρησιμοποιείται ευρέως σε εξοπλισμό εργοστασίου επεξεργασίας νερού, πετρελαίου, χημικών, φαρμακευτικών,τρόφιμα, επεξεργασία λυμάτων, εγκαταστάσεις ύδρευσης, και άλλες βιομηχανίες, είναι το εξοπλισμό επεξεργασίας νερού και εγκαταστάσεις νερού στα βασικά συστατικά στοιχεία σε μηχανικό φίλτρο ευρέως εφαρμόζεται ιδίως,μπορούν επίσης να χρησιμοποιηθούν στην ταυτόχρονη αναγέννηση των ανταλλακτών ιόντων στο οξύ, αλκαλικό φυτό.
Προδιαγραφές του διανεμητήριου πλευρικού σωλήνα οθόνης με σύρμα σφήνας:
Υλικό | ΣΥ304, ΣΥ304L, ΣΥ316, ΣΥ316L, ΣΥ321, ΣΥ904, ΣΥ276, ΣΥ2205, ΣΥ2207, Διπλό, Χαστέλλυ κλπ. | ||
Κανονική πλάγια σωλήνα QTY (PCS) | 4, 6, 8, 12,16, κλπ. Σύμφωνα με το αίτημα, την πραγματική ικανότητα ροής και την εφαρμογή. | ||
Περιοχή πλευρικής OD (mm) | 25 έως 80 mm, προσαρμοσμένα | ||
Κανονική διάμετρος κεφαλής (mm) | Σύμφωνα με τον βαθμό ροής, τη διάμετρο του νήματος και της φλάντζας και τις απαιτήσεις των πελατών | ||
Τύποι επικεφαλίδων και πλευρικών συνδέσεων | Δαχτυλίδι, φλέβα | ||
Περιοχή διαμέτρου ((mm) | Σύμφωνα με τη διάμετρο της δεξαμενής (συνήθως 200 mm μικρότερη από τη διάμετρο της δεξαμενής) | ||
Πεδίο διακοπής (mm) | Κανονική θέση 0.20, 0.250, 0.30, 0.35, 0,4mm.Στρώμα σύμφωνα με το αίτημα. | ||
Διάταξη (mm) | 1x2 | 1.5x2 | 2x3 |
Στραβός στήριξης (mm) | 1.5x2.5,2x3 | 1.8x2.5,2x3 | 2x3,2x4 |
Σημείωση | Προσαρμοσμένο ανάλογα με τις απαιτήσεις |
Μέγεθος τρύπας | Διάμετρος πλάτους οθόνης (mm) | Βόρεια διάμετρος κόμβου (mm) | Διάμετρος πλευρικής φλέβας οθόνης (mm) | Διάμετρος φλάντζας κάθετου κόμβου (mm) | Αριθμοί πλευρικής πλευράς οθόνης |
0.05 0.1 0.2 0.3 0.5 1 |
32 40 57 76 89 |
76 89 108 133 159 219 |
25 32 40 50 65 80 |
50 65 80 100 125 150 |
6 8 10 12 |
